Almacén de concentrado de cobre de Grupo México, Cananea: 72,128 m² y 1,350 t de acero

Reto

Un almacén de concentrado guarda el mineral ya procesado antes de su embarque, y ese material se maneja dentro del edificio. Cada columna interior estorba la operación, así que el requisito principal era un vano libre amplio para almacenar y manejar el concentrado de cobre sin apoyos intermedios.

La escala complica lo demás: 72,128 m² de cubierta dentro del complejo minero de Buenavista del Cobre, con toda la estructura fabricada en taller y llevada a Cananea para montarse en sitio.

Solución

La estructura principal son arcos tubulares de gran claro. Un arco lleva la carga a sus apoyos trabajando sobre todo a compresión, y por eso cubre claros que con marcos rectos pedirían columnas intermedias o perfiles mucho más pesados. Sobre los arcos va la polinería que recibe la lámina de la cubierta metálica.

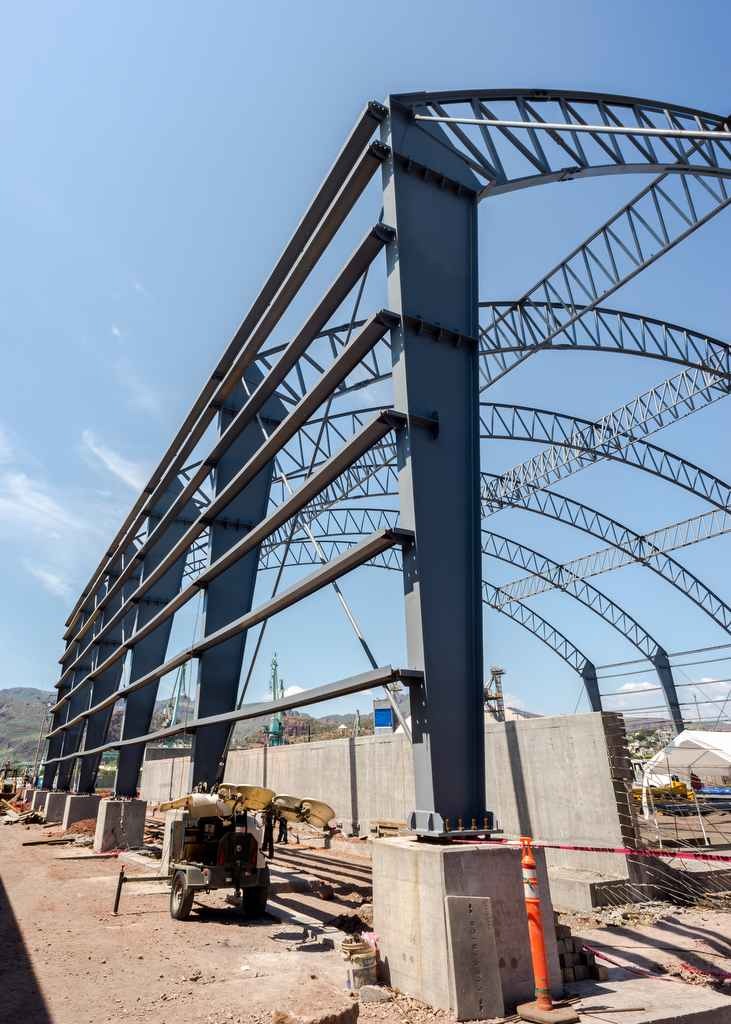

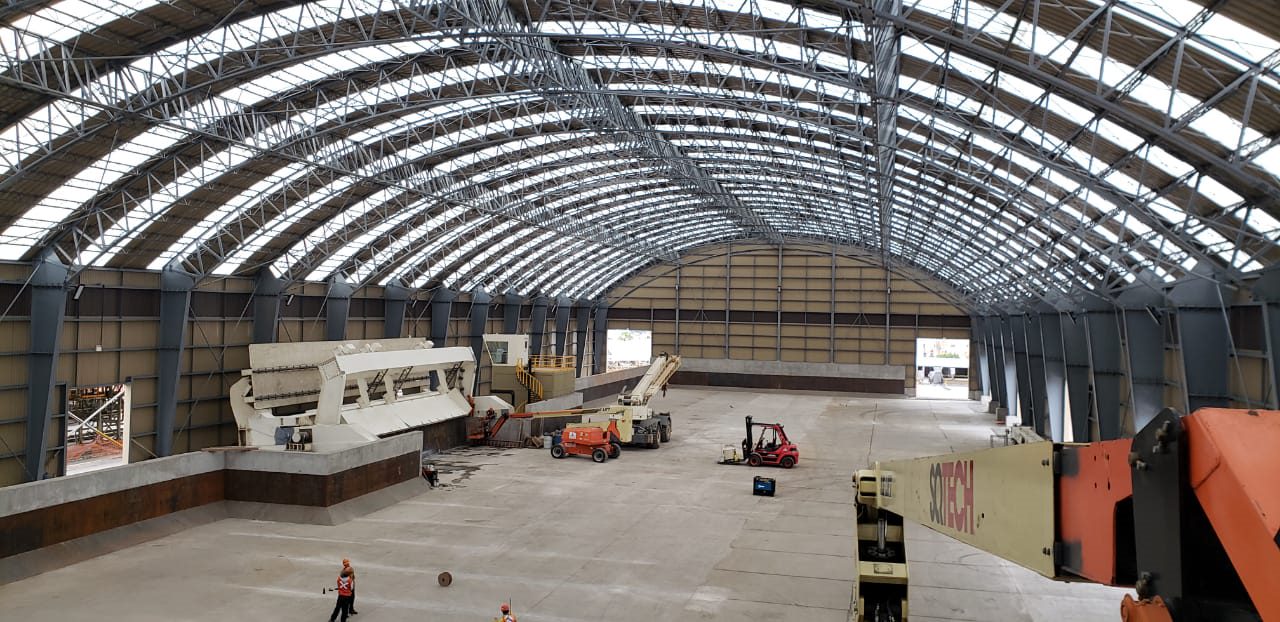

SQ Tech hizo el diseño y el cálculo estructural completos, fabricó los arcos y el resto de la estructura en su taller y los montó en sitio; la cubierta también formó parte del contrato. En la foto de montaje se ven las columnas desplantadas sobre pedestales de concreto y los arcos de celosía que forman el techo.

El almacén lleva 18.7 kg de acero por m² cubierto. Como referencia, la planta de Stanley Black & Decker en Nogales, resuelta con armaduras joist, lleva 34.4 kg/m², y los talleres de mantenimiento del mismo complejo, con pórticos de más de 12 m de altura libre, 71.4 kg/m². Cada edificio tiene cargas, alturas y claros distintos: la cifra sirve para comparar, no como regla de diseño.

Sistema estructural

• Arcos tubulares de celosía de gran claro como estructura principal
• Columnas desplantadas sobre pedestales de concreto
• Polinería sobre los arcos
• Cubierta metálica de lámina
