Planta Stanley Black & Decker, Nogales: 32,000 m² y 1,100 t de acero

Reto

En una planta de manufactura el acomodo de las líneas de producción cambia con los años: se agregan líneas, se mueven estaciones, se abren pasillos. Cada columna interior limita ese acomodo y el flujo de materiales entre recepción, producción y embarque.

El edificio necesitaba claros amplios entre columnas en sus 32,000 m², y el cierre de muros y techo a cargo del mismo equipo que diseñó y montó la estructura.

Solución

El techo se resolvió con armaduras tipo joist de gran claro. Una joist es una viga de celosía: dos cuerdas, superior e inferior, unidas por diagonales. Para un mismo claro pesa menos que una viga de alma llena, y entre sus diagonales pasan ductos, tuberías y charolas eléctricas sin perforar el acero. Con claros más largos, la planta necesita menos columnas interiores.

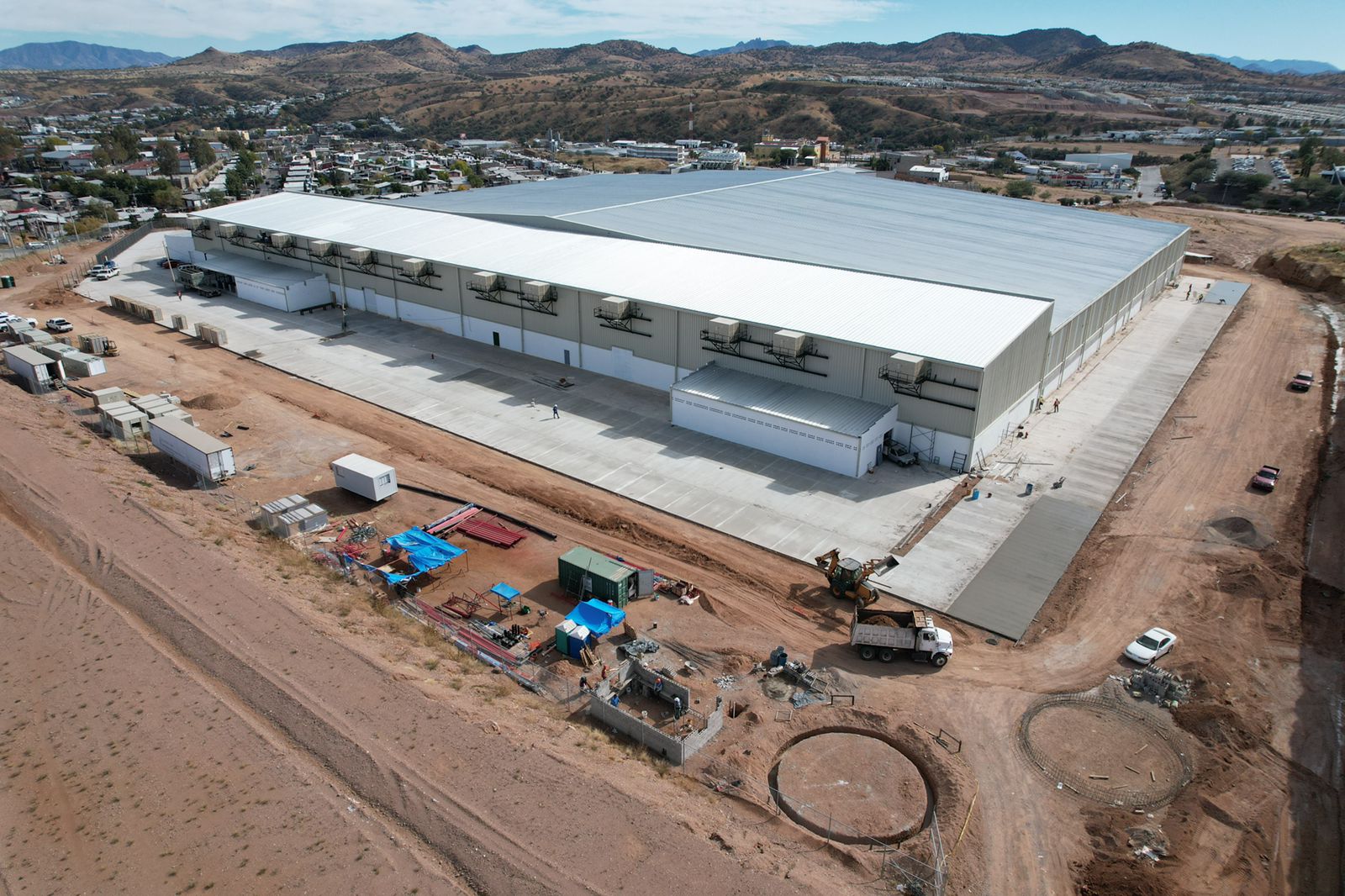

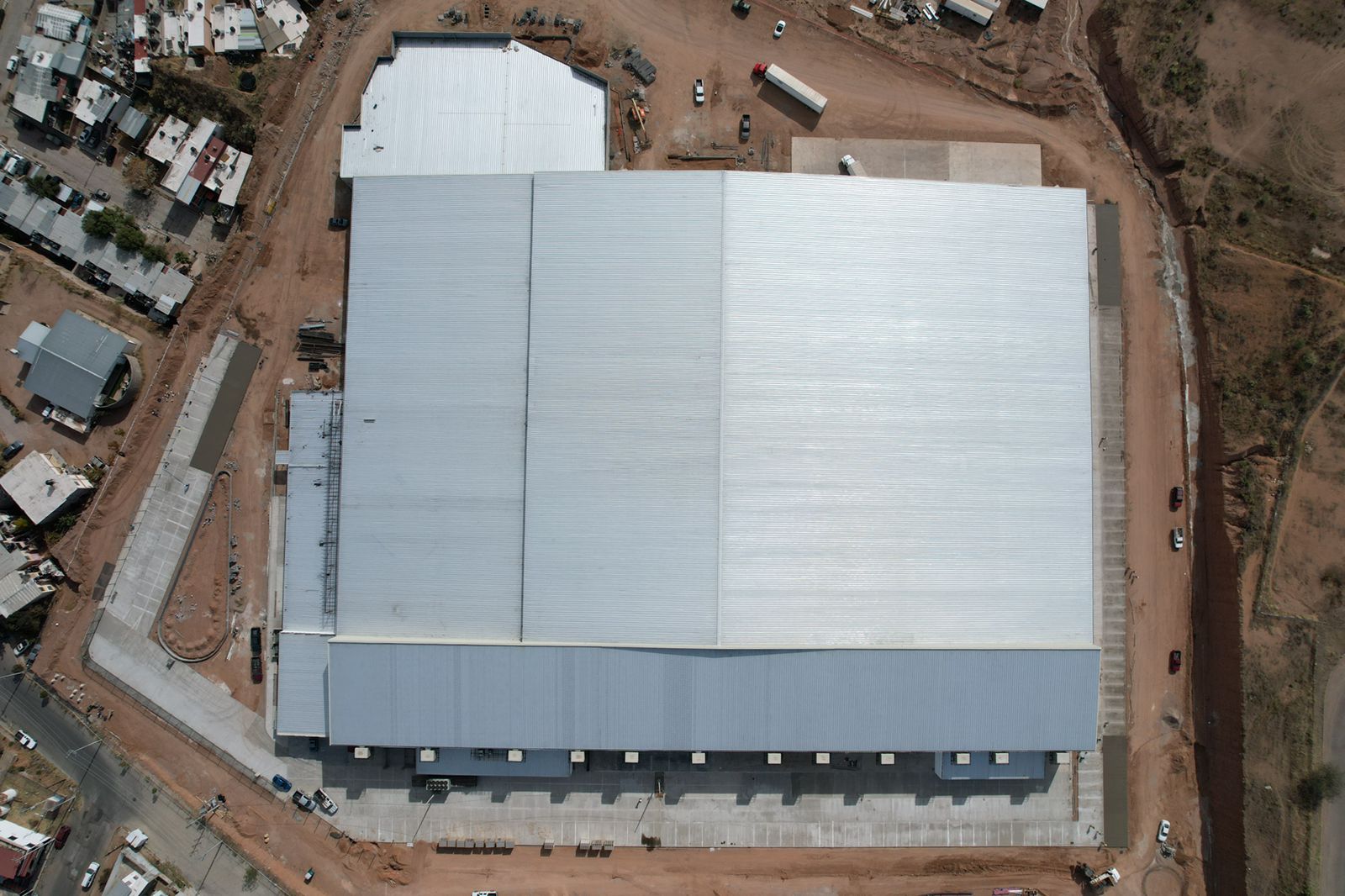

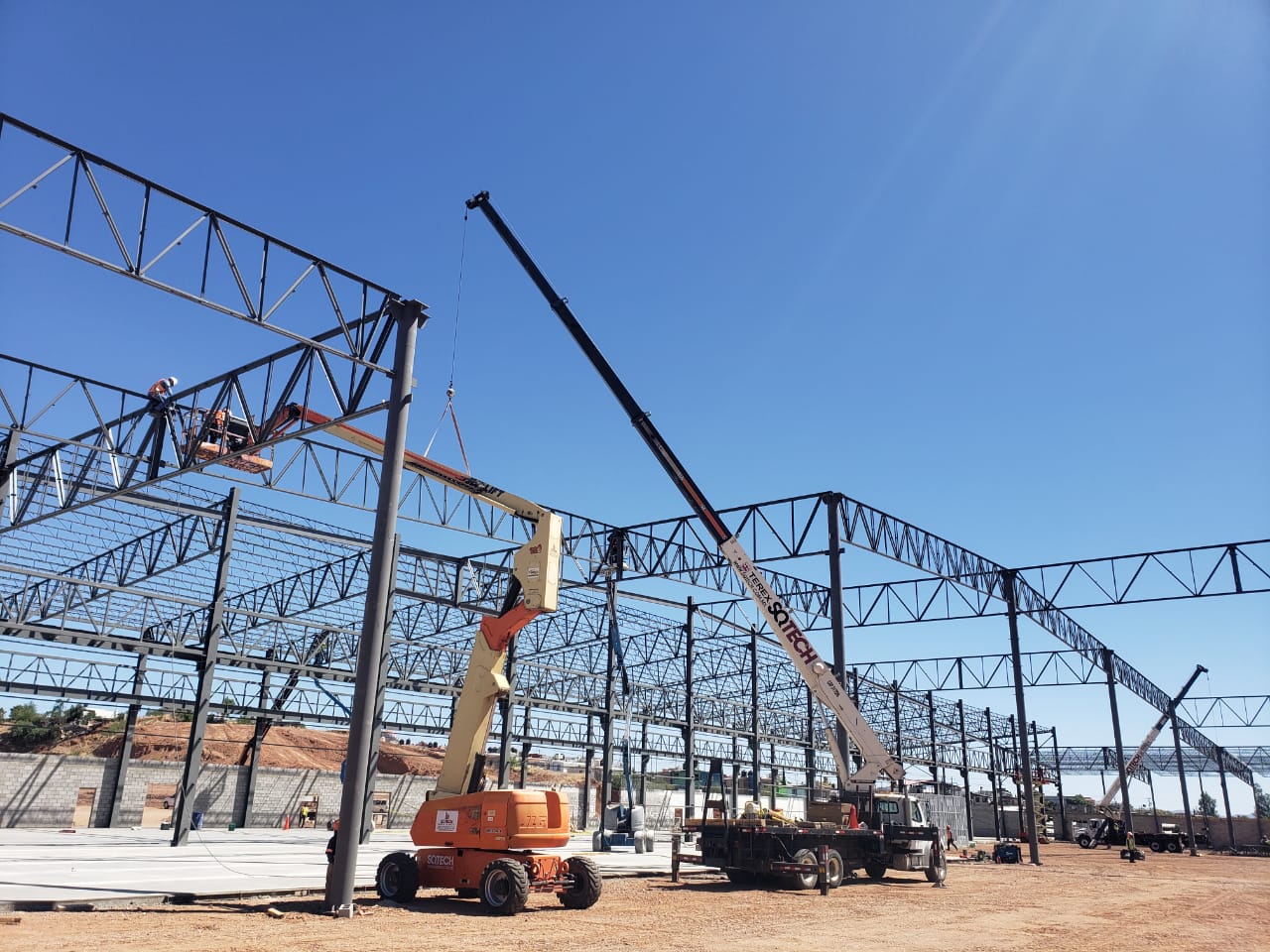

SQ Tech diseñó la cimentación y la estructura, fabricó las piezas en su taller y las montó con grúa y plataformas de elevación, como se ve en la foto de montaje. Después cerró el edificio con cubierta metálica en muros y techo. En la vista aérea de la planta terminada se ven la fachada de andenes, el patio de maniobras y los equipos de aire acondicionado sobre la cubierta.

Con 1,100 t para 32,000 m², la planta lleva 34.4 kg de acero por m². La planta Carlisle, también en Nogales, lleva 35.5 kg/m² e incluye un mezzanine interno de alta carga.

Sistema estructural

• Armaduras tipo joist de gran claro en el techo
• Columnas de acero sobre cimentación diseñada por SQ Tech
• Cubierta metálica en muros y techo
