PTR: tabla de medidas, calibres y pesos — cuadrado y rectangular
El PTR (perfil tubular rectangular) es un tubo de acero de sección cuadrada o rectangular, fabricado bajo ASTM A500 y NMX-B-197. Las medidas comerciales en México van de ¾″ a 6×6″ en cuadrado y de 1×2″ a 4×8″ en rectangular, en calibres 16 (1.50 mm) a 7 (4.76 mm). Abajo está la tabla completa con el peso por metro y por tramo de 6 m, la guía de calibres y cómo saber cuánto soporta.
SQ Tech no vende PTR. Sí vendemos en Hermosillo el resto del acero de tu obra —IPR, polín, lámina, losacero— en venta de acero. Para PTR por volumen, canalizamos tu lista con proveedores aliados; para unas cuantas piezas, un distribuidor de acero local te lo surte más rápido. Y si el PTR es para un tejabán, una bodega o una nave, te entregamos la estructura fabricada e instalada.

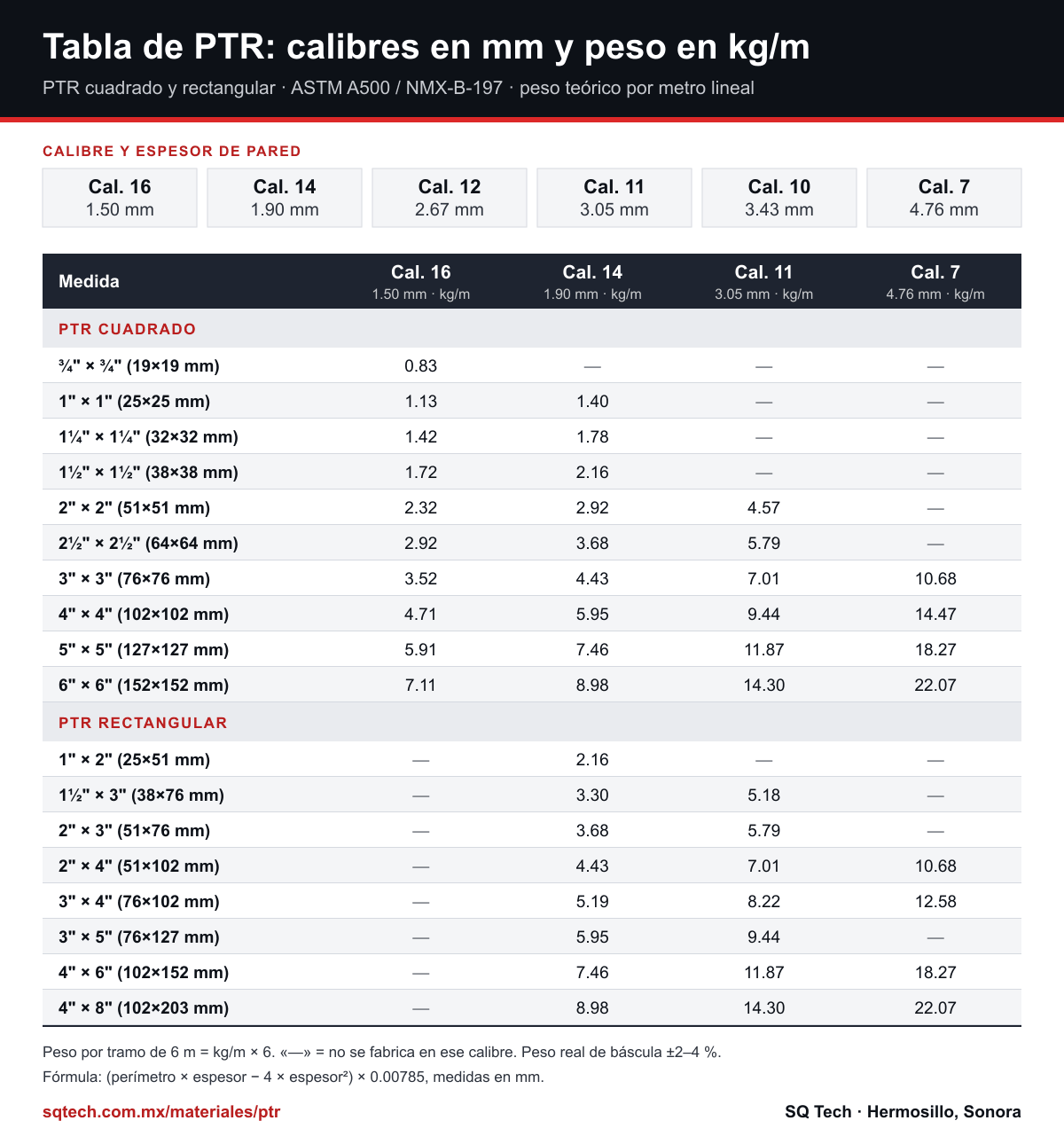

Medidas, calibres y peso del PTR (kg/m)
Medidas comerciales de PTR cuadrado y rectangular en México, con el peso teórico por metro lineal en cada calibre y, debajo, el peso de un tramo comercial de 6 m (kg/tramo). Un guion (—) indica que esa combinación de medida y calibre no se fabrica.
PTR cuadrado
| Medida | Cal. 16 | Cal. 14 | Cal. 11 | Cal. 7 | Uso típico |
|---|---|---|---|---|---|
| ¾×¾″ | 0.83 kg/m | no comercial | no comercial | no comercial | Estructuras ligeras, herrería |
| 1×1″ | 1.13 kg/m | 1.40 kg/m | no comercial | no comercial | Puertas, rejas, muebles |
| 1¼×1¼″ | 1.42 kg/m | 1.78 kg/m | no comercial | no comercial | Estructura ligera |
| 1½×1½″ | 1.72 kg/m | 2.16 kg/m | no comercial | no comercial | Estructuras medianas |
| 2×2″ | 2.32 kg/m | 2.92 kg/m | 4.57 kg/m | no comercial | Largueros, marcos, contraventeo |
| 2½×2½″ | 2.92 kg/m | 3.68 kg/m | 5.79 kg/m | no comercial | Estructura industrial media |
| 3×3″ | 3.52 kg/m | 4.43 kg/m | 7.01 kg/m | 10.68 kg/m | Columnas ligeras, marcos de portón |
| 4×4″ | 4.71 kg/m | 5.95 kg/m | 9.44 kg/m | 14.47 kg/m | Columnas industriales |
| 5×5″ | 5.91 kg/m | 7.46 kg/m | 11.87 kg/m | 18.27 kg/m | Columnas estructurales |
| 6×6″ | 7.11 kg/m | 8.98 kg/m | 14.30 kg/m | 22.07 kg/m | Columnas de nave industrial |
PTR rectangular
| Medida | Cal. 14 | Cal. 11 | Cal. 7 | Uso típico |
|---|---|---|---|---|
| 1×2″ | 2.16 kg/m | no comercial | no comercial | Largueros ligeros, marcos |
| 1½×3″ | 3.30 kg/m | 5.18 kg/m | no comercial | Correas, largueros |
| 2×3″ | 3.68 kg/m | 5.79 kg/m | no comercial | Vigas ligeras |
| 2×4″ | 4.43 kg/m | 7.01 kg/m | 10.68 kg/m | Vigas y correas industriales |
| 3×4″ | 5.19 kg/m | 8.22 kg/m | 12.58 kg/m | Vigas estructurales |
| 3×5″ | 5.95 kg/m | 9.44 kg/m | no comercial | Vigas de nave |
| 4×6″ | 7.46 kg/m | 11.87 kg/m | 18.27 kg/m | Estructura de nave industrial |
| 4×8″ | 8.98 kg/m | 14.30 kg/m | 22.07 kg/m | Vigas principales |
Fabricado e instalado
¿Tu PTR es para un techo, una estructura o una nave? Te entregamos la estructura fabricada e instalada.
Diseñamos, fabricamos en nuestra planta de Hermosillo y montamos con equipo propio. El PTR y el resto del acero van incluidos en la obra, con el cálculo estructural. Elige el tipo de obra o déjanos tus datos aquí abajo.
Tejabán
Techo de lámina sobre estructura de PTR para patio, estacionamiento o maquinaria, a la medida de tu terreno.
Desglose de costo de un tejabánCotizar tejabánEstructura metálica
Marcos, mezzanines, soportes y estructuras a la medida, con cálculo estructural y planos de fabricación.
Cotizar estructuraNave industrial
Nave de acero llave en mano: ingeniería, fabricación en nuestra planta de Hermosillo y montaje.
Cotizar nave
Cotiza la estructura completa
Dinos qué vas a construir, en qué ciudad y las medidas aproximadas. Si ya tienes un croquis o planos, agrégalos.
¿Qué es el PTR y para qué sirve?
El PTR, también llamado tubo estructural rectangular o HSS rectangular, es un perfil de acero con sección transversal hueca cuadrada o rectangular. Sus ventajas frente a otros perfiles: alta resistencia a la torsión, buen comportamiento bajo cargas de compresión, caras planas que facilitan las conexiones soldadas o atornilladas, y mejor relación resistencia/peso que un perfil abierto de igual área.
A diferencia del perfil IPR (viga W), el PTR tiene una inercia similar en ambos ejes, lo que lo hace útil como columna cuando las cargas laterales pueden venir de cualquier dirección: marcos de portones o contraventeo de naves industriales.
Calibres de PTR en mm: ¿cuál elegir?
El calibre define el espesor de pared del tubo y, con él, su capacidad de carga. En México se usa la numeración de calibre americana (gauge): un número menor significa mayor espesor. La elección depende del tipo de esfuerzo, el claro a cubrir y la norma de diseño aplicable.
| Calibre | Espesor (mm) | Uso típico |
|---|---|---|
| 16 | 1.50 | Herrería, muebles, bastidores sin función estructural |
| 14 | 1.90 | Cercas, largueros de tejabán ligero, mobiliario industrial |
| 12 | 2.67 | Marcos de puertas, mezzanines ligeros, barandales |
| 11 | 3.05 | Columnas secundarias, contraventeo en naves, marcos de vanos |
| 10 | 3.43 | Marcos de naves medianas, vigas cortas, soportes de tubería |
| 7 | 4.76 | Columnas principales, marcos rígidos, estructuras de alta carga |
¿Cuánto pesa el PTR? Cómo calcularlo
El peso teórico de cualquier PTR se calcula a partir de su sección hueca: Peso (kg/m) = (perímetro × espesor − 4 × espesor²) × 0.00785, con perímetro y espesor en milímetros. El término 4 × espesor² descuenta las esquinas, que de otro modo se contarían dos veces; 0.00785 corresponde a la densidad del acero (7,850 kg/m³).
Ejemplo: PTR 4×4 cal. 11
Perímetro = 2 × (101.6 + 101.6) = 406.4 mm. Espesor = 3.05 mm. Peso = (406.4 × 3.05 − 4 × 3.05²) × 0.00785 = 9.44 kg/m. Un tramo comercial de 6 metros pesa unos 56.6 kg. Es el mismo valor de la tabla: toda la tabla está calculada con esta fórmula.
El peso sirve para tres cosas: el precio (el PTR se vende por kilo), el costo del flete, sobre todo en envíos desde Monterrey o Guadalajara a Sonora, y el dimensionamiento de la cimentación de la estructura.
¿Cuánto peso soporta un PTR?
Es la pregunta más común sobre el PTR y no tiene una respuesta de tabla: la capacidad de un mismo perfil cambia mucho según cómo trabaje. Un PTR 2×2 cal. 14 que funciona sobrado como larguero de un tejabán ligero puede ser insuficiente como viga a un claro mayor. Lo que determina cuánto soporta:
- El modo de trabajo: un PTR en compresión (columna corta) aprovecha toda su sección; en flexión (viga o larguero) la capacidad cae con el cuadrado del claro
- El claro entre apoyos: duplicar el claro de una viga reduce la carga admisible a la cuarta parte, no a la mitad
- El calibre: pasar de cal. 14 a cal. 11 en la misma medida aumenta la sección resistente en más de 50 %
- El tipo de conexión: una unión soldada de penetración completa transmite más carga que una atornillada sencilla
- El tipo de carga: no es lo mismo la carga uniforme de la lámina que una carga puntual de equipo colgado
Por eso los valores de la columna «uso típico» son puntos de partida comerciales, no un diseño. Para cualquier elemento estructural —columnas, vigas, marcos— la medida y el calibre deben salir de un cálculo estructural con las cargas reales del proyecto y la carga de viento de la zona. En SQ Tech ese cálculo va incluido en cada proyecto de estructura metálica que fabricamos.
Ejemplo: cuánto PTR lleva un tejabán de 6 × 10 m
Supuestos del ejemplo, no un diseño: tejabán a una agua de 6 m de claro por 10 m de largo y 3 m de altura, con 5 marcos a cada 2.5 m (dos columnas y una viga cada uno) y largueros a cada 1.2 m, la separación que usa nuestra calculadora de láminas para techo con KR-18 cal. 26. Los perfiles son los de la columna «uso típico» de la tabla y los pesos salen de ella.
| Elemento | Perfil | Piezas × largo | Metros | kg/m | Peso |
|---|---|---|---|---|---|
| Columnas | PTR 4×4 cal. 11 | 10 × 3.0 m | 30 m | 9.44 | 283.2 kg |
| Vigas | PTR 4×6 cal. 11 | 5 × 6.0 m | 30 m | 11.87 | 356.1 kg |
| Largueros | PTR 2×2 cal. 14 | 6 × 10.0 m | 60 m | 2.92 | 175.2 kg |
| Total | 120 m (20 tramos) | 814.5 kg |
Cómo se calcula: metros = piezas × largo, y peso = metros × kg/m de la tabla. En total son 120 m de PTR, 20 tramos de 6 m y unos 815 kg (0.81 t). Los tramos son el mínimo: los largueros de 10 m se empalman sobre una viga, así que el despiece real pide algún tramo más.
Si tu claro pasa de 6 m, el PTR deja de ser el perfil correcto: te calculamos la estructura.
PTR galvanizado vs PTR negro: ¿cuál usar?
El PTR se vende en dos acabados: negro (sin recubrimiento) y galvanizado (con recubrimiento de zinc). La elección depende del entorno de instalación, la vida útil requerida y el presupuesto.
PTR negro (laminado en caliente)
- Acero al carbón sin recubrimiento: acabado gris mate que se oxida
- Menor costo inicial que el galvanizado
- Requiere pintura anticorrosiva o pintura final en exteriores
- Estándar en estructuras interiores: mezzanines, bastidores, naves cerradas
- Se suelda, corta y taladra con facilidad
Úsalo cuando la estructura va pintada, en interior o con acabado final definido.
PTR galvanizado (recubrimiento de zinc)
- Recubrimiento de zinc por inmersión en caliente (HDG) o continuo (electrogalvanizado)
- Alta resistencia a la corrosión sin pintura adicional
- Para exteriores, zonas costeras y ambientes industriales húmedos
- Mayor costo inicial, menor mantenimiento a largo plazo
- El PTR verde que se ve en obra es PTR galvanizado con recubrimiento de cromato
Úsalo cuando la estructura queda a la intemperie, en zona costera (Guaymas) o sin mantenimiento previsto.
| Característica | PTR negro | PTR galvanizado |
|---|---|---|
| Recubrimiento | Ninguno (acero al carbón) | Zinc (HDG o electrogalvanizado) |
| Resistencia a la corrosión | Baja: necesita pintura | Alta: sin pintura adicional |
| Soldabilidad | Excelente | Requiere preparar el área a soldar |
| Costo relativo | Menor | Mayor que el negro de la misma medida |
| Mantenimiento | Pintura periódica | Mínimo en condiciones normales |
| Color típico | Gris oscuro / negro | Gris plata o verde (cromato) |
| Uso interior | Estándar | También aplica |
| Uso exterior / intemperie | Con pintura | Recomendado |
| Uso en zona costera | No recomendado sin protección | Recomendado |
En las estructuras que fabricamos usamos PTR negro o galvanizado según el proyecto. En interiores de nave en Hermosillo, el PTR negro con pintura anticorrosiva es la especificación más común; para Guaymas, Empalme y zonas costeras recomendamos PTR galvanizado o PTR negro con pintura epóxica marina.
Normas y especificaciones del PTR
El PTR estructural en México se rige por dos normas: ASTM A500 (internacional) y NMX-B-197 (mexicana). Ambas definen propiedades mecánicas mínimas, tolerancias dimensionales y métodos de ensayo. En un proyecto de acero estructural, el PTR debe llegar con el certificado de molino que acredita su grado.
| Propiedad | ASTM A500 Gr. B | ASTM A500 Gr. C |
|---|---|---|
| Esfuerzo de fluencia (Fy) | 315 MPa (46 ksi) | 345 MPa (50 ksi) |
| Esfuerzo último (Fu) | 400 MPa (58 ksi) | 425 MPa (62 ksi) |
| Elongación mínima | 23 % | 21 % |
| Soldabilidad | Buena (E70XX) | Buena (E70XX) |
| Uso principal | Estructuras generales | Estructuras con mayor demanda sísmica |
Aplicaciones del PTR en construcción industrial
- Marcos de puertas industriales y portones de acceso vehicular
- Columnas secundarias y contraventeo lateral en naves industriales
- Estructuras de mezzanines y entrepisos metálicos
- Soportes de tuberías y racks en plantas industriales
- Cercas y portones perimetrales en parques industriales
- Bastidores de equipos industriales y estructuras de soporte
- Marcos de fachada y subestructura de muros de lámina
En todos estos casos el PTR trabaja con los polines de cubierta y las vigas principales IPR para formar el sistema estructural completo. La guía de estructuras metálicas para bodegas muestra cómo se integra el PTR en un proyecto real.
PTR vs otros perfiles: ¿cuándo conviene usarlo?
El PTR compite con el IPR (viga I) y el ángulo de acero. Para columnas intermedias y marcos de vanos menores a 6 metros, el PTR es más compacto y más sencillo de montar que el IPR. Para claros mayores o vigas de cubierta, las vigas IPR o los steel joists son más eficientes; la guía de vigas de acero IPR compara ambas opciones.
| Situación | Perfil recomendado |
|---|---|
| Columna secundaria, vano < 6 m | PTR 4×4 cal. 11 o mayor |
| Viga principal, claro de 6 a 20 m | IPR (W): ver vigas de acero |
| Marco de puerta o portón | PTR 3×3 o 4×4 |
| Contraventeo lateral | PTR 2×2 cal. 14 o ángulo |
| Estructura expuesta a la intemperie | PTR galvanizado |
| Columna principal, claro < 10 m | PTR 4×6 o 6×6 cal. 7 |
| Soporte de tubería o rack | PTR 3×3 o 2×4 cal. 11 |
Cómo se calcula el precio del PTR: peso × precio por kilo
El PTR se vende por kilo: el precio de un tramo es su peso por el precio por kilo del distribuidor ese día. Por eso la tabla de pesos es también la guía de costo relativo entre medidas y calibres.
| Variable | Impacto en el costo |
|---|---|
| Calibre (espesor) | Pasar de cal. 14 a cal. 11 en la misma medida sube el peso por metro entre 57 % y 59 % (2×2: 2.92 → 4.57 kg/m), y el precio en la misma proporción |
| Medida (sección) | Un PTR 4×4 pesa 2 veces lo que un 2×2 del mismo calibre (cal. 14: 5.95 contra 2.92 kg/m) |
| Acabado galvanizado | Cuesta más que el PTR negro de la misma medida: pide los dos precios con la misma lista |
| Volumen de pedido | Por tonelada, el precio por kilo suele bajar; por pieza se paga precio de mostrador |
| Flete a Sonora | Depende de la distancia al centro de distribución que surte el pedido |
¿Cuánto cuesta un PTR de 6 metros? Multiplica el peso del tramo por el precio por kilo del día: un PTR 2×2 cal. 14 pesa 17.5 kg por tramo. Para una cotización con precios del día, envía tu lista y la canalizamos con un proveedor aliado.
Pedido de PTR por volumen
Si tu requerimiento es de volumen de proyecto, envía la lista de medidas, calibres y cantidades: la canalizamos con proveedores aliados y te contactan con precio y disponibilidad. El formulario calcula el tonelaje con la tabla de esta página.
Cotizar PTR por volumen
Envíanos tu lista de PTR
SQ Tech no vende PTR. Sí vendemos en Hermosillo el resto del acero de tu obra —IPR, polín, lámina, losacero— en venta de acero. Para PTR por volumen, canalizamos tu lista con proveedores aliados. Para unas cuantas piezas, un distribuidor de acero local te resolverá más rápido.
PTR en proyectos SQ Tech
En las naves industriales, bodegas y tejabanes que fabricamos en Hermosillo, el PTR es el perfil de las estructuras secundarias, los marcos de vanos y el contraventeo; lo combinamos con vigas IPR y joist según la carga de cada proyecto. Revisa nuestros proyectos o cómo trabajamos la estructura metálica de principio a fin.
Preguntas frecuentes sobre PTR
¿Cuánto pesa un PTR de 2×2 calibre 14?
Un PTR de 2×2 pulgadas (50.8 × 50.8 mm) en calibre 14 (1.90 mm de espesor) pesa 2.92 kg por metro lineal: un tramo comercial de 6 metros pesa unos 17.5 kg. En calibre 11 (3.05 mm) sube a 4.57 kg/m, unos 27.4 kg por tramo.
¿Qué calibre de PTR es más grueso, 12 o 14?
El calibre 12. En el PTR, como en la lámina, el número de calibre baja cuando el espesor sube: el calibre 12 tiene 2.67 mm de pared y el 14, 1.90 mm, así que el 12 es 0.77 mm más grueso. Por la misma regla, el calibre 7 (4.76 mm) es el más grueso de la tabla y el 16 (1.50 mm) el más delgado.
¿Qué es un PTR calibre 7?
Es el PTR de pared más gruesa de la tabla: 4.76 mm (3/16″). Se fabrica en cuadrado de 3×3″ a 6×6″ y en rectangular de 2×4″, 3×4″, 4×6″ y 4×8″, y se usa en columnas principales, marcos rígidos y vigas de nave. Un PTR 4×4 calibre 7 pesa 14.47 kg/m, unos 86.8 kg por tramo de 6 m.
¿Cuánto pesa un PTR de 4×4?
Un PTR de 4×4 pulgadas (101.6 × 101.6 mm) en calibre 11 (3.05 mm) pesa 9.44 kg por metro lineal, es decir unos 56.6 kg por tramo de 6 metros. En calibre 7 (4.76 mm) sube a 14.47 kg/m, unos 86.8 kg por tramo.
¿Cuánto peso soporta un PTR de 2×2?
No existe una cifra única: la capacidad depende de si trabaja como columna o como viga, del claro entre apoyos, del tipo de conexión y de cómo se aplica la carga. Un PTR 2×2 cal. 14 funciona bien como larguero de tejabán ligero o bastidor, pero el mismo perfil a un claro mayor pierde capacidad rápidamente. Para cualquier uso estructural, la sección y el calibre deben salir de un cálculo estructural con las cargas reales del proyecto; en los proyectos que fabricamos, ese cálculo va incluido.
¿Qué medidas de PTR existen en México?
El PTR cuadrado comercial va de ¾×¾ hasta 6×6 pulgadas, y el rectangular de 1×2 hasta 4×8 pulgadas, en calibres 16 (1.50 mm) a 7 (4.76 mm). No todas las combinaciones de medida y calibre se fabrican: las medidas chicas se surten en calibres ligeros y las grandes en calibres pesados. La tabla de esta página marca con «—» las combinaciones que no son comerciales.
¿Qué significa PTR en construcción?
PTR son las siglas de perfil tubular rectangular. Es un tubo de acero de sección hueca cuadrada o rectangular que se usa como elemento estructural en marcos, columnas secundarias, contraventeo y bastidores en construcción industrial y comercial.
¿Cuál es la diferencia entre PTR y perfil HSS?
HSS (hollow structural section) es la designación internacional de los perfiles tubulares estructurales: cuadrados, rectangulares y redondos. PTR es el nombre que se usa en México para el HSS cuadrado y rectangular: un PTR 4×4 y un HSS 4×4 del mismo espesor son el mismo perfil.
¿Se puede usar PTR como columna principal?
Sí, en tejabanes y bodegas con claros menores a 10 metros y cargas moderadas. Para claros mayores o cargas pesadas, las vigas IPR son más eficientes como columnas principales. En bodegas y tejabanes de claro medio usamos columnas de PTR 4×6 o 6×6 calibre 7.
¿Qué calibre de PTR usar para un tejabán?
Para tejabanes residenciales o comerciales ligeros, columnas de PTR 4×4 cal. 11 con largueros de PTR 2×2 o 2×3 cal. 14 son la especificación más común. Para tejabanes industriales con claros mayores a 8 metros se sube a columnas 4×6 cal. 7 y se combina con polín monten. El calibre final depende del claro, la carga de viento de la zona y el tipo de cubierta. En el ejemplo del tejabán de 6 × 10 m sumamos cuánto PTR lleva.
¿PTR negro o galvanizado para exteriores?
Para estructuras a la intemperie conviene PTR galvanizado, o PTR negro con preparación de superficie y pintura anticorrosiva. En zonas costeras como Guaymas o Empalme, el galvanizado por inmersión en caliente es la opción con mejor vida útil. En interiores secos, el PTR negro pintado es el estándar por costo.
