Planta Carlisle, Nogales: 40,725 m² y 1,447 t de acero

Reto

Dentro de la nave va un mezzanine de alta carga. Un entrepiso así trabaja sobre la operación de planta baja, y su losa y sus vigas tienen que actuar juntas —acción compuesta— para dar la resistencia y la rigidez que pide el diseño estructural sin recurrir a vigas desproporcionadas.

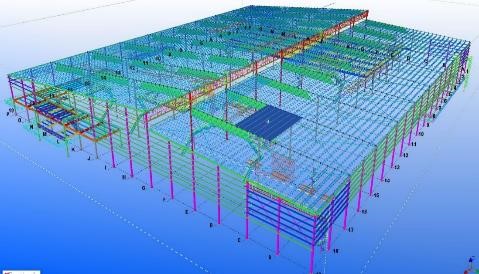

A eso se suma la escala: 40,725 m² de nave más el mezzanine, con la estructura completa modelada en 3D (modelo BIM). La imagen del modelo muestra la retícula de columnas y la estructura del techo.

Solución

El entrepiso del mezzanine es una losa de concreto sobre lámina steeldeck, unida a las vigas con pernos Nelson soldados por arco instantáneo. Cada perno se suelda a través de la lámina sobre el patín de la viga; al colar, queda ahogado en el concreto y transmite el cortante entre losa y viga, que así trabajan como una sola sección compuesta.

SQ Tech diseñó las cimentaciones y la estructura, fabricó en taller el acero del edificio principal y del mezzanine, lo montó y colocó el steeldeck con sus pernos. Con 1,447 t para 40,725 m², la relación es de 35.5 kg de acero por m², muy cerca de la nave de Stanley Black & Decker en la misma ciudad (34.4 kg/m²).

Los 40,725 m² y las 1,447 t corresponden al proyecto completo, nave y mezzanine.

Si tu nave necesita un entrepiso para almacenamiento u oficinas, la página de mezzanines metálicos explica tipos de estructura y capacidad de carga.

Sistema estructural

• Estructura metálica del edificio principal
• Mezzanine interno de alta carga en estructura metálica
• Entrepiso de steeldeck con pernos Nelson soldados por arco instantáneo
• Cimentaciones diseñadas por SQ Tech
