Talleres de mantenimiento de Buenavista del Cobre, Cananea: 16,817 m² y 1,200 t de acero

Reto

Un taller de mantenimiento minero recibe maquinaria de gran tamaño, que entra al edificio y se maniobra dentro de él. La nave necesita altura libre —más de 12 m en este caso— y pórticos que salven esa altura con claros amplios.

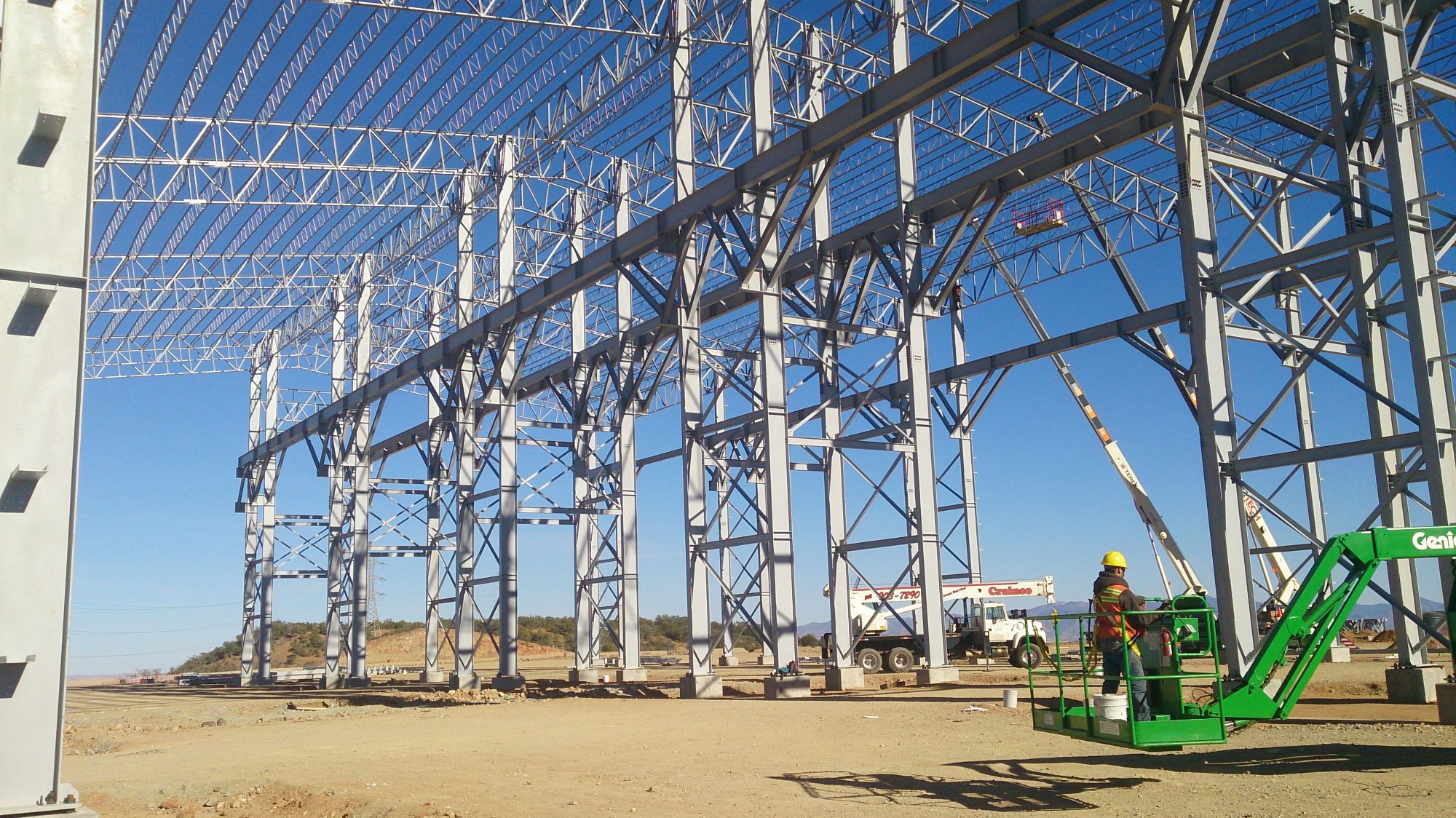

Para quien monta, esa altura define el trabajo: columnas y armaduras de celosía se izan y se conectan a más de 12 m del piso, con plataformas de elevación como la que aparece en la foto de montaje, dentro de un complejo minero.

Solución

La estructura es de pórticos de gran altura con columnas y armaduras de celosía, arriostramiento perimetral y polinería para la cubierta. SQ Tech montó la estructura completa y después cerró el edificio con cubierta metálica en muros y techo.

El taller lleva 71.4 kg de acero por m², casi cuatro veces lo del almacén de concentrado de cobre del mismo complejo (18.7 kg/m²). La diferencia sale del tipo de edificio: pórticos altos con columnas de celosía frente a arcos que cubren una superficie mucho mayor con menos acero.

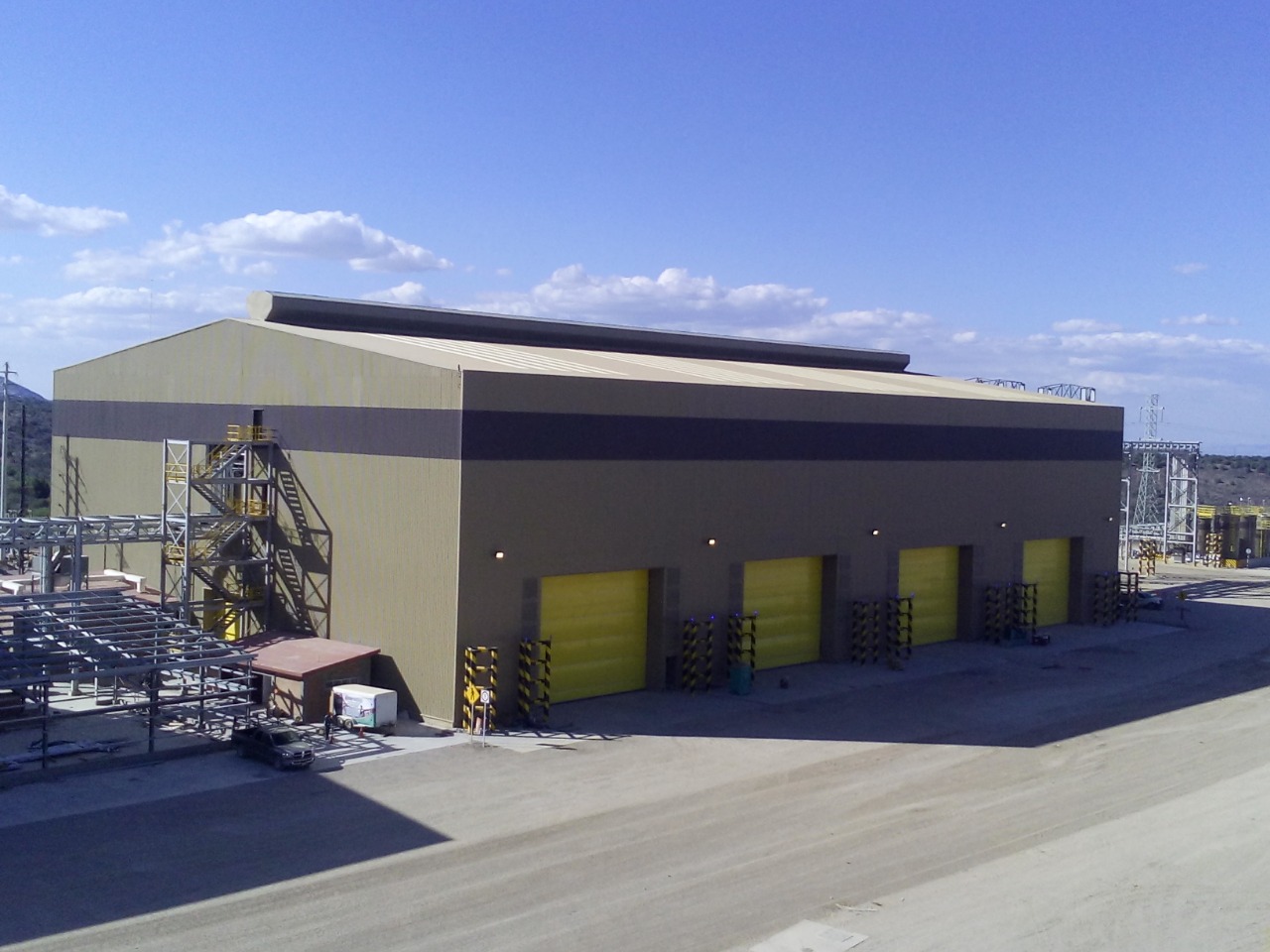

El edificio terminado tiene cuatro portones de acceso en su fachada principal, escaleras metálicas exteriores y muros y techo cerrados con la cubierta metálica que instaló SQ Tech.

Esta página documenta el montaje. En el mismo complejo de Buenavista del Cobre, SQ Tech también diseñó, fabricó y montó el almacén de concentrado de cobre (2019–2020); cuando un proyecto minero necesita ingeniería y fabricación, las hace con su equipo de ingeniería y en su planta de Hermosillo.

Sistema estructural

• Pórticos de gran altura libre (más de 12 m)
• Columnas y armaduras de celosía de gran luz
• Arriostramiento perimetral
• Polinería y cubierta metálica en muros y techo
