Lámina acanalada: tipos de perfil, calibres y usos industriales
La lámina acanalada es lámina de acero con nervios formados en frío que le dan rigidez sin agregar espesor. En naves y bodegas se usan tres perfiles: R-101 (nervio bajo, claros cortos), KR-18 (nervio de 18 mm, polines a 1.50 m en calibre 24) y KR-24 (nervio de 24 mm, polines a 2.00 m). El calibre estándar de cubierta es el 24.
¿Qué es la lámina acanalada?
Una lámina acanalada es lámina de acero con ondas, canales o nervios formados en frío. Esa geometría aumenta su momento de inercia —su capacidad de resistir carga sin deformarse— sin aumentar el espesor ni el peso.
El resultado es un material ligero y rígido que cubre grandes superficies con pocos apoyos. En Sonora, la lámina acanalada galvanizada o pintro es el estándar de cubierta de naves industriales, bodegas prefabricadas y construcciones comerciales.

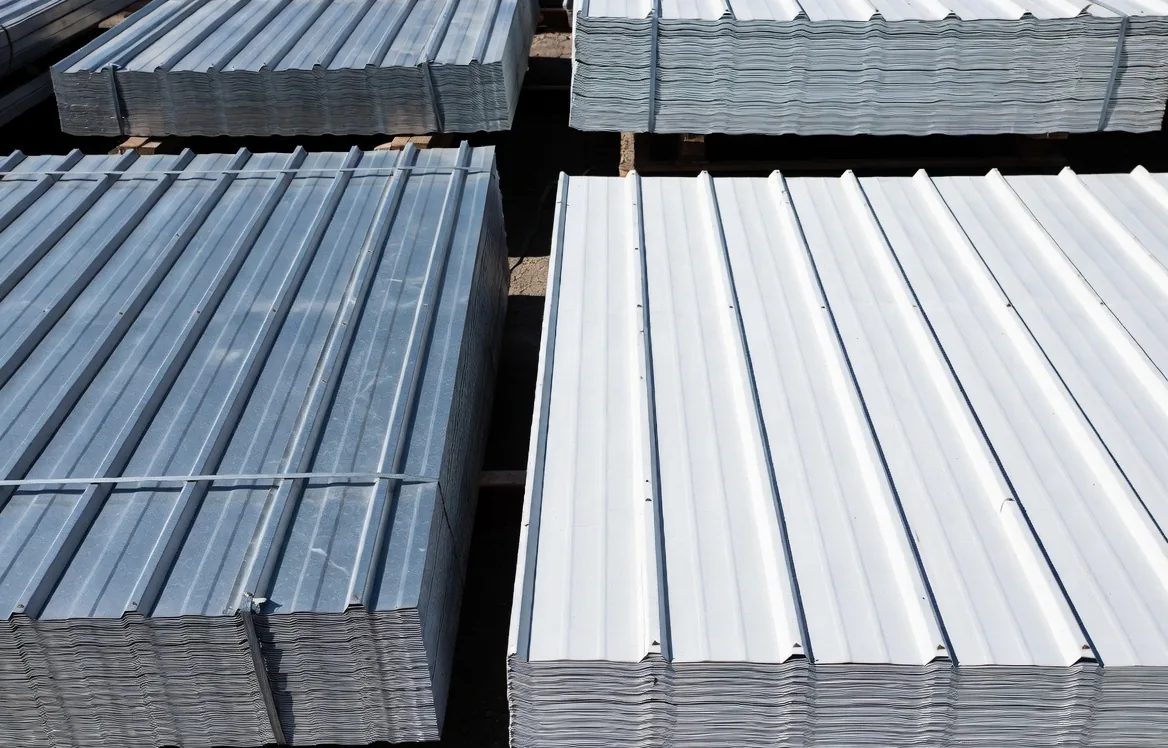

Tipos de perfil: R-101, KR-18 y KR-24
Perfil R-101
Nervio bajo, de unos 25 mm. Adecuado para claros cortos (hasta 1.5 m entre polines), techos de bajo presupuesto, vivienda rural y fachadas ligeras. Al mismo calibre, soporta menos que los perfiles KR.
Perfil KR-18
Trapezoidal, con nervio de 18 mm. Más momento de inercia que la R-101 al mismo calibre: en calibre 24 admite polines a 1.50 m. Es el perfil estándar de naves y bodegas medianas en Sonora, en galvanizado o pintro. Ficha técnica en lámina KR-18.
Perfil KR-24
Trapezoidal, con nervio de 24 mm. En calibre 24 admite polines a 2.00 m: es la opción cuando se quiere reducir la cantidad de polines en naves de gran claro. Cuesta más por m² que la KR-18. Ficha técnica en lámina KR-24; cuándo conviene cada una, en ¿KR-18 o KR-24?.
Comparativa técnica de perfiles
| Característica | R-101 | KR-18 | KR-24 |
|---|---|---|---|
| Nervio | Bajo (~25 mm) | Trapezoidal, 18 mm | Trapezoidal, 24 mm |
| Separación máx. de polines (cal. 24) | ~1.5 m | 1.50 m | 2.00 m |
| Calibres comunes | 24, 26, 28 | 22, 24, 26 | 22, 24 |
| Recubrimiento | Galvanizado o pintro | Galvanizado o pintro | Galvanizado o pintro |
| Uso principal | Vivienda, techos ligeros | Nave industrial estándar | Nave industrial de gran claro |
| Costo relativo por m² | Menor | Intermedio (10–20% más que R-101) | Mayor |
Calibres de lámina acanalada: ¿cuál elegir?
Calibre 22 (0.76 mm)
Cargas especiales, viento alto o claros de más de 3 m entre apoyos. Cuesta más, dura más.
Calibre 24 (0.61 mm)
El estándar de naves y bodegas en Sonora: equilibra resistencia, peso y costo. Es el que más especifica SQ Tech en cubiertas.
Calibre 26 (0.46 mm)
Fachadas, muros laterales y cargas ligeras. No se recomienda como cubierta principal donde hay viento fuerte o granizo. La tabla completa de espesores y pesos está en calibres de lámina.
Recubrimientos: galvanizada o pintro
Galvanizada natural: acabado gris de zinc, buena resistencia a la corrosión y menor costo. Para interiores, bodegas cerradas y obras donde el acabado no es prioridad.
Pintro (prepintada): zinc más una capa de pintura poliéster. Resiste mejor la radiación UV y la intemperie, viene en varios colores y cuesta 30–45% más. Para fachadas, la costa y obras donde la apariencia importa. Detalle en lámina pintro: qué es y tipos.
Instalación de lámina acanalada en techo industrial
Se instala sobre polines de acero (C o Z) con tornillo autorroscante con sello de neopreno. Los puntos clave:
- Traslape mínimo de un nervio lateral y 15 cm longitudinal
- Pendiente mínima de 5% para que el agua escurra
- Tornillo en el valle del nervio, al menos cada dos nervios en apoyos intermedios
- Sellado de cumbrera y aleros con espuma de relleno o sellador
- Aislamiento bajo cubierta si se requiere, o panel sándwich
El paso a paso completo está en cómo instalar lámina KR-18, y la comparación con galvateja, panel y policarbonato en tipos de láminas para techos.
Preguntas frecuentes
¿Qué es una lámina acanalada?
Una lámina de acero con canales o nervios formados en frío. La forma aumenta su rigidez sin aumentar el espesor, así que cubre más distancia entre apoyos que una lámina lisa del mismo calibre. Por eso es el material de techo de naves, bodegas y tejabanes.
¿Cuál es la diferencia entre lámina R-101 y KR-18?
La R-101 tiene un nervio bajo y se usa en claros cortos y cargas moderadas. La KR-18, de perfil trapezoidal con nervio de 18 mm, tiene más momento de inercia y en calibre 24 admite polines a 1.50 m. Para naves con estructura de acero, la KR es el perfil estándar en el noroeste.
¿Qué calibre de lámina acanalada se usa para techo industrial?
El calibre 24 (0.61 mm) es el estándar para cubiertas de naves y bodegas. El 22 (0.76 mm) se especifica con claros más largos, viento alto o cargas adicionales; el 26 (0.46 mm), en fachadas y estructuras ligeras.
¿Cuánto cuesta la lámina acanalada para techo?
Depende del perfil, el calibre, el recubrimiento y el volumen. En términos relativos: la KR-18 cuesta 10–20% más por m² que la R-101 del mismo calibre, el calibre 24 cuesta 30–35% más que el 26 y la versión pintro suma 30–45%. El precio firme sale de la cotización con tus medidas.
¿Cuál es la pendiente mínima para lámina acanalada?
5% para que el agua escurra bien. Con menos pendiente, los traslapes se sellan con cinta butílica. El traslape mínimo es de un nervio lateral y 15 cm longitudinal.
