Calibres de lámina: tabla de espesores, pesos y usos
El calibre de una lámina es un número que indica su espesor, y va al revés: a mayor calibre, lámina más delgada. El calibre 24 mide 0.61 mm y pesa unos 4.8 kg/m²; es el estándar para techos de naves y bodegas en Sonora. El 26 (0.46 mm) se usa en fachadas y el 22 (0.76 mm), donde hay viento alto o claros largos entre polines.
¿Qué es el calibre de una lámina?
El calibre es un número adimensional que indica el espesor de la lámina de acero según el sistema de calibres estadounidense para lámina (Manufacturers' Standard Gauge), que en México se suele llamar AWG por costumbre. Se usa para lámina negra, galvanizada y pintro.
El sistema es inverso al espesor: calibre 18 = 1.21 mm (gruesa); calibre 28 = 0.38 mm (delgada). Confunde a quien espera que un número mayor sea una lámina más gruesa. La regla: a mayor calibre, menor espesor.
Tabla de calibres de lámina: espesor y peso
Los calibres de uso común en construcción industrial, con su espesor nominal y el peso aproximado por m² de lámina lisa:
| Calibre | Espesor (mm) | Peso aprox. (kg/m²) | Uso típico |
|---|---|---|---|
| Cal. 18 | 1.21 mm | ~9.5 kg/m² | Estructural pesado, pisos industriales |
| Cal. 20 | 0.91 mm | ~7.2 kg/m² | Techo industrial pesado |
| Cal. 22 | 0.76 mm | ~6.0 kg/m² | Techo industrial, claros largos, viento alto |
| Cal. 24 | 0.61 mm | ~4.8 kg/m² | Estándar de nave industrial y bodega |
| Cal. 26 | 0.46 mm | ~3.6 kg/m² | Fachada, muro, cargas ligeras |
| Cal. 28 | 0.38 mm | ~3.0 kg/m² | Interior, techados ligeros protegidos |
| Cal. 30 | 0.30 mm | ~2.4 kg/m² | Aplicaciones especiales, no estructural |
¿Qué calibre de lámina se usa en techo industrial?
En Sonora, el estándar para la cubierta de naves industriales y bodegas prefabricadas es el calibre 24 (0.61 mm): cubre las cargas de viento de la región y equilibra durabilidad y costo.
Calibre 22: cargas especiales
Zonas de viento alto en el norte de Sonora y en la costa, claros de más de 3 m entre polines, o cuando el cliente pide más vida útil. Cuesta alrededor de 25% más que el calibre 24.
Calibre 24: el estándar de naves y bodegas
La especificación que más usa SQ Tech en cubiertas. Se fabrica en perfiles KR-18, KR-24 y R-101; la separación de polines se calcula para el viento del sitio.
Calibre 26: fachadas y cargas ligeras
Muros laterales, fachadas y techados secundarios. No se recomienda como cubierta principal expuesta a la intemperie o al granizo.
Calibres de lámina galvanizada
La lámina galvanizada usa los mismos calibres que la lámina negra, pero su espesor total incluye el zinc. El recubrimiento se expresa en g/m² (Z275, Z180): a mayor gramaje, mayor protección contra la corrosión.
Para un techo industrial en Sonora, la especificación estándar es galvanizada calibre 24, Z275 (275 g/m² de zinc en ambas caras). En la costa, como en Guaymas, conviene un recubrimiento mayor o lámina pintro por la salinidad. Las diferencias entre galvanizada y pintro están en lámina pintro: qué es y en qué se diferencia.
Calibres de PTR e IPR: ¿es lo mismo?
No. En perfiles estructurales como el PTR el calibre indica el espesor de la pared, pero el perfil se designa por su medida nominal (por ejemplo, PTR 2″ × 2″ cal. 11). La viga IPR no lleva calibre: se designa por su peralte y su peso por metro o por pie (por ejemplo, IPR 6″ × 12 lb/ft).
¿Cómo verificar el calibre de una lámina en obra?

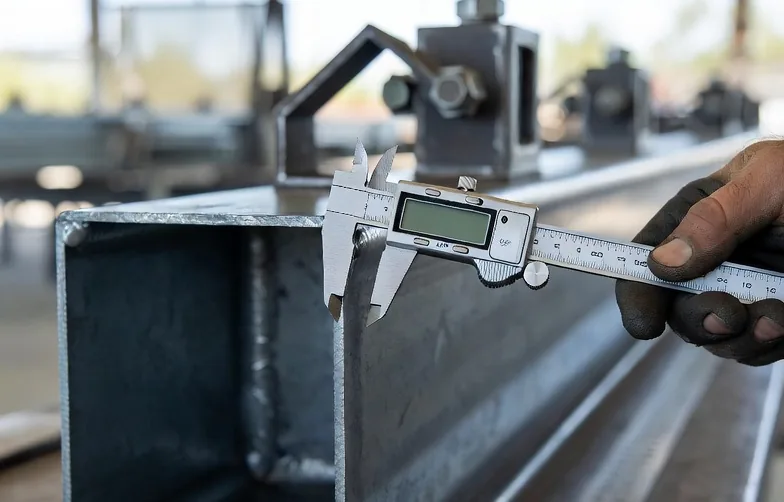

Con un micrómetro o un vernier de precisión: se mide el acero base, sin contar el zinc ni la pintura, y se compara con la tabla.
En la práctica, el calibre viene en la etiqueta del rollo o en la remisión del proveedor. Verifícalo siempre contra el certificado de calidad del fabricante antes de recibir el material. Los perfiles de lámina acanalada y el calibre que conviene en cada uno están en lámina acanalada: tipos y perfiles, y la ficha técnica del perfil más usado en naves, en lámina KR-18.
Preguntas frecuentes
¿Qué es el calibre de una lámina?
Es un número que indica el espesor de la lámina. El sistema es inverso: a mayor calibre, menor espesor. El calibre 24 mide 0.61 mm y el 22, 0.76 mm; el calibre 18 (1.21 mm) es más grueso que el 26 (0.46 mm).
¿Qué calibre de lámina es mejor para techo industrial?
El calibre 24 (0.61 mm) es el estándar para techos de naves industriales y bodegas en Sonora: equilibra resistencia al viento, durabilidad y costo. El calibre 22 (0.76 mm) se usa con cargas especiales o viento alto; el 26, en fachadas y cargas ligeras.
¿Cuánto pesa la lámina calibre 24?
La lámina de acero calibre 24 (0.61 mm) pesa unos 4.8 kg/m² lisa. Acanalada, el peso por m² de superficie cubierta es parecido; al peso de la cubierta se suman traslapes y fijaciones.
¿Qué diferencia hay entre calibre 24 y calibre 26?
El calibre 24 mide 0.61 mm y el 26, 0.46 mm: el 24 es un tercio más grueso y más resistente. Para un techo expuesto a la intemperie, el 24 es el mínimo recomendado; el 26 sirve en fachadas protegidas, muros y techados ligeros.
¿Cómo se mide el calibre de una lámina en obra?
Con un micrómetro o un vernier de precisión, midiendo el acero base sin contar el zinc ni la pintura, y comparando contra la tabla. El calibre también viene en la etiqueta del rollo; verifícalo contra el certificado de calidad del fabricante antes de recibir el material.
